一、產品概述
UDZ型電接點雙色水位計,主要用于各種汽包水位、高、低加熱器、除氧器、蒸發器以及連排水箱等水、液位測量,與同類產品相比較具有操作簡便、使用壽命長、保險系數高等特點。但不適宜于易爆、易燃和腐蝕性液體的液位測量和控制.本水位計主要由測量筒體、陶瓷電極、汽、水發蘭、二次儀表等組成。
二、工作原理
本儀表利用爐水和蒸汽的導電率差異的特性進行測量,由于液位的變化使部分電極浸入水中,部分電極置于蒸汽中,浸入爐水中的電極對筒體阻抗減小,而置于蒸汽中的電極對筒體的阻抗增大。利用這一特性,可將非電量的水位轉化為電量,送給智能二次儀表,從而實現水位的顯示、報警、保護、連鎖之功能。運用單片機控制,通過硬件看門狗的使用可在單片機程序跑飛時自動復位,保證了儀表工作狀態更加安全、可靠。同時采用熱工習慣標志的汽紅、水綠的雙色合成光柱,真實、直觀地顯示汽、水液位。
三、 技術特點
1.采用紅、綠雙色合成光柱顯示水位,紅色數碼管顯示水位坐標值,解決了操作人員監視運行狀態時眼部易疲勞的狀況,具有直觀、清晰的視覺效果。
2.具有內報警(聲光提示)外報警(繼電器輸出)、消音、自檢、篩選功能。與老式二次儀表相比較具有操作更加簡便、直觀,可一次多點設定報警數值。
3.
利用CMOS高輸入阻抗的特點,信號輸入回路僅有弱小的電流通過電極,可將電極的化學腐蝕減少到**低限度,因此,本二次儀表能夠更加明顯的延長電極的使用壽命。
4.通過模糊控制,根據不同水質自動調節電極的電、水阻閥值 ,以適應不同的應用需求。
四、技術指標
工作壓力 | 2.5Mpa≤PN≤32Mpa |
筒體規格 | Φ89×12;Φ108×15 |
連通管規格 | Φ38×5 |
排污管規格 | Φ28×4 20G |
電極安裝形式 分壓入、旋入式兩種二次儀表技術參數 | |
環境溫度 | -10℃~+45℃ |
相對濕度 | 80% 無凝結 |
電 源 | 220VAC±10%, 50Hz |
電流 | <1A |
功 耗 | <10VA |
安裝方式 | 豎式盤裝 |
外形尺寸 | 280*80*160(mm) (長*寬*高) |
儀表盤開口尺寸 | 152*76(mm) |

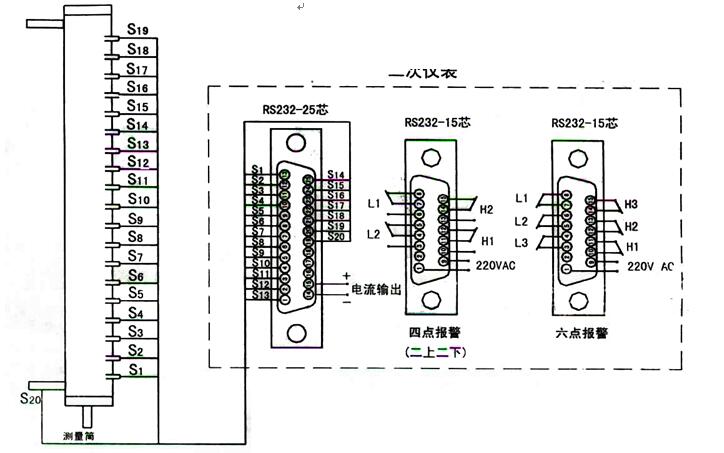

儀表連接示意圖
