一、概述

磁致伸縮物位傳感器是利用磁致伸縮原理研制出的新一代高精度液位測量傳感器。它具有精度高、可靠性高、壽命長、穩定性高、結構精巧、環境適應性強、安裝方便等特點。與其它原理的液位傳感器比較，具有明顯的優勢。可廣泛應用于石油、化工、制藥、食品等各種罐、池、槽的液位監測、計量和控制。還可測量雙界面，帶多點溫度輸出，是油罐罐區測量的較為合適儀表。

二、工作原理

磁致伸縮液位傳感器的結構部分由不銹鋼管（測桿）、磁致伸縮線（波導絲）、可移 動浮子（內有永久磁鐵）等部分組成，見圖 1。

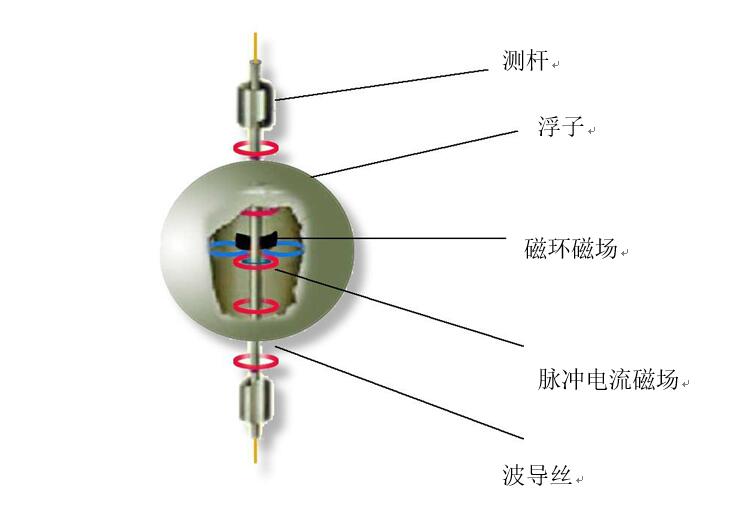

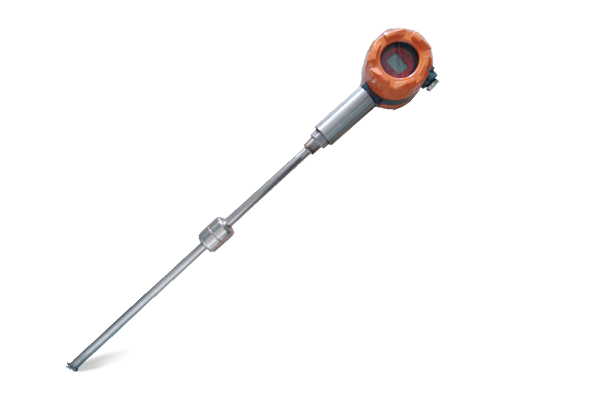

圖 1 磁致伸縮液位傳感器

傳感器工作時，傳感器的電路部分將在波導絲上激勵出脈沖電流，該電流沿波導絲 傳播時會在波導絲的周圍產生脈沖電流磁場。在傳感器測桿外配有一浮子，此浮子可以 沿測桿隨液位的變化而上下移動。在浮子內部有一組永久磁環。當脈沖電流磁場與浮子 產生的磁環磁場相遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導 絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢 出機構檢出。通過測量脈沖電流與扭轉波的時間差可以精確地確定浮子所在的位置，即 液面的位置。

三技術參數

供電電源：12-24VDC 220VAC(可選） 環境溫度：－40℃～+70℃

介質溫度： -40-110 ℃ （高溫可選） 量程范圍：硬桿 0.2m～5m 軟纜<25m

輸出形式：標準兩線制 4～20mA HART ,RS485,

雙 4-20mA 電壓可選 非線性誤差：±0.05%F.S

響應時間：＜1 秒

重復性：≤0.05%FS

輸出溫漂：50ppm/℃

零點滿度可調范圍：100% F.S

死區：標準死區：上死區：150mm下死區：50mm

（可根據用戶要求適當改變）

連接形式：3/4 NPT法蘭及其他螺紋可選

探桿材質： 不銹鋼PTFE

外殼防護： IP66

四安裝及應用

1產品垂直安裝，安裝斜度不能大于 5 度

2浮子安裝方向，浮球出廠時方向已確定，不能隨意調換

3儀表可采用外浮筒外安裝，組合成磁耦合液位計， 如果利用現場現有浮球 磁性一定要和儀表匹配。

4硬桿探頭測桿不能彎曲，柔性探桿不能有死角，不要用力彎曲探桿，以防 內部波導絲損壞。

5液位傳感器的電子部件防濺但不可浸沒，切不可讓液體浸至六角基座上方。

6雙浮球測量安裝時，浮球出廠已標明浮球密度和方向，不能更改浮球上下位 置及方向。

7RS485 輸出我公司可配套觸摸屏，帶雙界面及 5 點溫度顯示。

8單一介質液位檢測 ，界面檢測 ，雙界面檢測，鍋爐汽包液位應用,位移檢測。

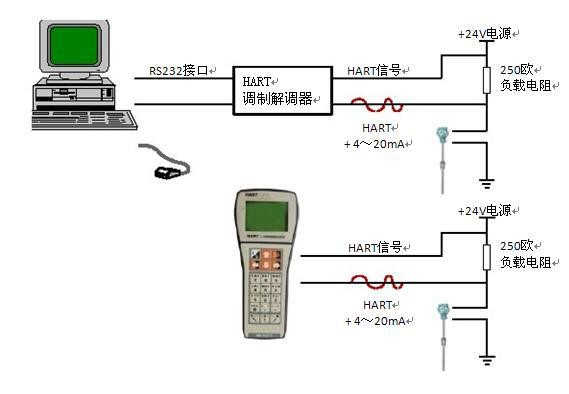

五、HART 通訊示意圖
