一、產品簡介：

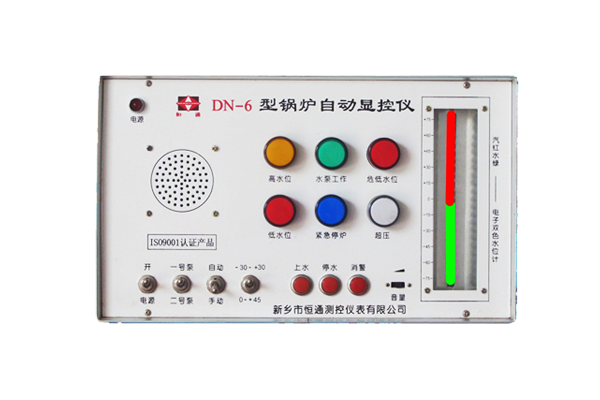

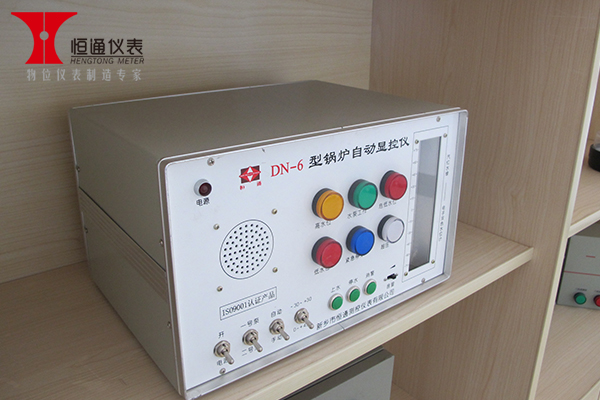

DN-6型鍋爐自動顯控儀，主要應用于中、小型鍋爐的雙色水位顯示，高、低水位報警，自動給水調節，超壓、低水位連鎖保護等,從而達到對鍋爐水位顯示和多功能控制的目的，該產品設計**，安全可靠，功能齊全，深受廣大鍋爐用戶的好評。

配置傳感器的主要規格：

與GD-2傳感器配套使用，傳感器電極數為11根電極，

法蘭中心距：L=300；L=330；L=350；L=400；L=440mm（特殊規格可定做）

三、主要技術指標：

1、控制參數：

注：汽水管法蘭中心線為“0”，以上為“+”，以下為“-”，汽壓上限，用戶自定。

2、傳感器工作環境：工作壓力：≤2.5MPa；介質溫度：≤225oC；適用介質：水、蒸汽

3、電接點壓力表：0~1.6；0~2.5MPa(將壓力控制在穩定范圍內)

4、輸出端子容量：感性負載：220V，3A；380V，1.5A

5、工作方式 ：連續

6、功耗：**大10W

7、電源：電源電壓：220V/50HZ；工作電壓：DC12V

8、儀表尺寸（長×寬×高mm）：370×280×230

四、儀器主要功能：

1、自動給水調節器：

為保持鍋爐水位在一定的安全范圍內，本儀器設置了雙位給水自動調節器，使鍋爐水位始終保持在規定的正常范圍內。

2、水位顯示：

儀器設置電子雙色水位計，采用LED紅綠變色管來顯示水位高低，汽紅水綠，一目了然。

3、四種狀態聲光報警：

a：高水位報警；b：低水位報警；c：危低水位報警；d：超壓報警

4、水泵轉換：

通過“一號泵”、“二號泵”轉換開關，能夠控制兩臺水泵電機，確保鍋爐可靠供水。

5、儀器設有自動、手動給水裝置：

在儀器自動裝置萬一失靈的情況下，將開關置于手動位置，可以手動上水和停水，人工控制水泵，調節水位高低，以達到應急及靈活使用的目的。不影響鍋爐正常運行，排除故障后，將開關重新置于自動即可。

6、儀器設有極限連鎖保護控制電路，出現危險狀態（即超壓和嚴重缺水時）按程序自動停爐。
